¿Qué es un empalme eléctrico?

Existen Empalmes de Baja y Media Tensión, los empalmes son medios para consumir energía eléctrica en el País.

Para vendernos energía eléctrica las empresas SAESA y CRELL, que son las distribuidoras de energía eléctrica en la zona (Décima Región) se debe contar con un contador de energía o mejor llamado EMPALME ELECTRICO puede ser en baja tensión monofásico o trifásico y están los empalmes de media tensión para mayores potencias, como industrias, edificios y empresas particulares.

Los empalmes eléctricos están normados por el Pliego RIC N°01 (Empalmes), RPTD N°7 (Franjas y Distancias de Seguridad) y anexos técnicos con las que cuentan las empresas distribuidoras de energía todas ellas para cumplir aspectos y disposiciones técnicas para los nuevos clientes.

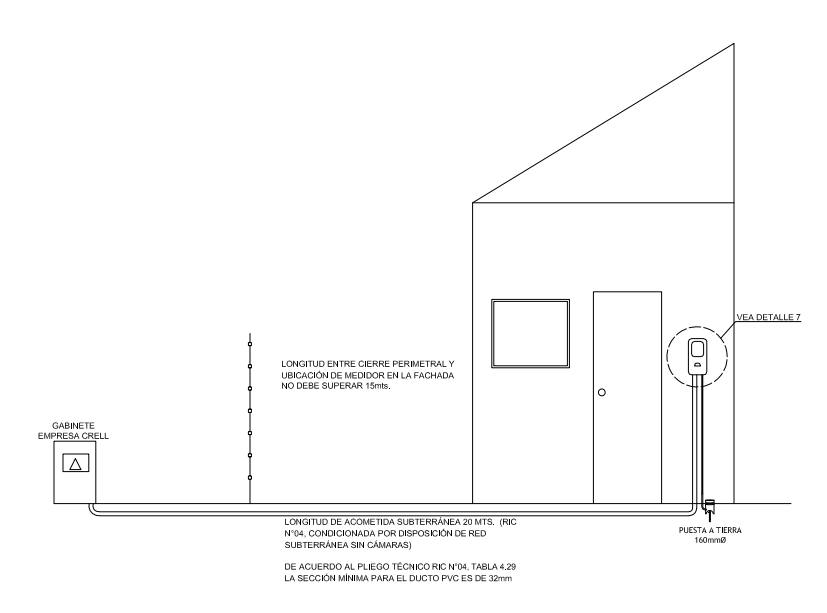

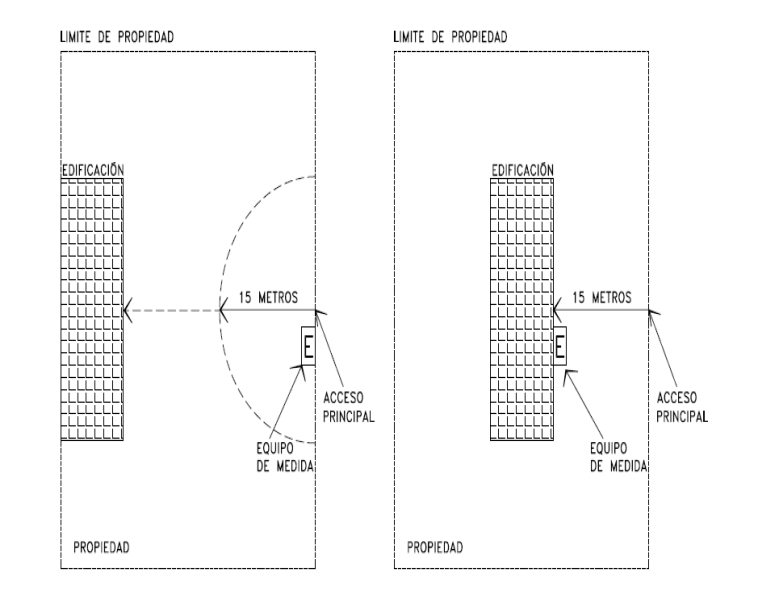

• Los empalmes se deben instalar en fachada exterior, dentro de una ZONA DE 15 METROS MAXIMO de radio, desde el acceso principal de la casa, edificio.
• Si la edificación se encuentra fuera del semicírculo de 15m de la caja empalme, SE DEBERA INSTALAR UN POSTE o un nicho habilitado especialmente para el uso y montaje del empalme.

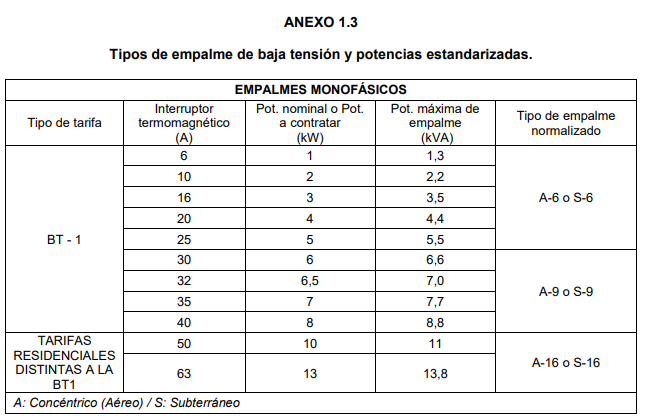

ANEXO 1.3 del Pliego RIC N°01

Tipos de empalme de baja tensión (BT) y potencias para Empalmes Aéreos y Subterráneos MONOFASICOS

• Medición directa
• Medición indirecta

Tipos de empalme de baja tensión (BT) y potencias para Empalmes Aéreos y Subterráneos TRIFASICOS:

Procedimientos para solicitar conexión de empalmes

Todas las solicitudes serán realizadas por el Instalador Eléctrico Autorizado, en la respectiva distribuidora dentro de los documentos son:

• Solicitud de Factibilidad, aprobada
• RUT del solicitante
• Anexo TE1 (SEC)
• Certificado de exactitud del medidor
• Solicitud de conexión de servicio BT1
• Declaración jurada o servidumbre de paso en casos especiales
• Contrato BT1

Detalles Importantes para el Instalador Eléctrico Autorizado al momento de ejecutar un empalme monofásico, Documento de la Normativa empalmes SAESA

• Altura del medidor debe estar más o menos en 1,3 metro.
• La cañería que sale del medidor a TDA debe tener un diámetro de 32mm2, para futuros aumentos de potencia.
• Para cruce de calle la altura mínima del concéntrico 2x6mm2 idealmente y debe ser 5,5 metros.
• En instalaciones de vivienda el EMPALME deberá disponer de una protección automática curva B de mínimo 25A. (RIC N°10 punto 5.2.1).
• Se deberá proyectar un circuito mínimo de 16A solo para cocina y/o lavadero.
• Los materiales utilizados deben ser certificados según DS N°298.
• Los medidores cuentan con su propio CERTIFICADO.
• La tierra de protección (TP) y tierra de servicio (TS) se puede instalar en barra única la resistencia de paso debe ser inferior a 3 ohm.
• Para mejorar la resistencia se puede instalar 2 barras, distantes entre sí 2 metros.
• No usar tubería de PVC para bajadas a tierra.
• Se rechaza medidor con filtraciones de agua.
• Distancia de empalme a poste de conexión no debe ser superior a 30 metros.
